Eaton飛瑞 ON-LINE CF系列(6~20KVA)
EATON 品牌- 特點

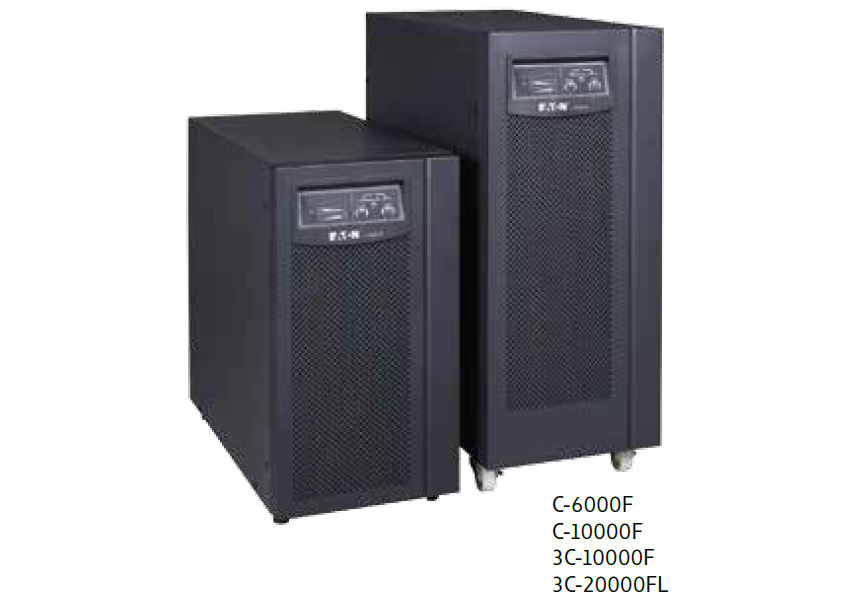

- 【C-6000F、C-10000F、3C-10000F、3C-20000FL】
- 額定容量：6/10/20kVA
- 額定電壓：220V,380/220VAC
- 額定頻率：60Hz
- 結構：在線式On-Line
介紹
伊頓Castle 6kF~3C20kFL 為一款具有強大適應性、配置靈活的產品。採用先進的DSP 數位控制技術，有效提升產品性能和系統可靠性，並實現高功率密度的整合和縮小化。同時為滿足用戶的客製化需求，伊頓Castle 6kF~3C20kFL 提供可擴展功能，用戶可以根據需求靈活配置。
產品介紹
【適應電力環境】
- 輸出功因0.8 適合負載的發展趨勢，實現更強的帶載能力。
- 整機效率高達90％，降低UPS 的電力損耗，降低用戶的使用成本。
- 採用有源功率因數校正技術(PFC)，輸入功因接近1，大幅減少對市電電網的污染。
- 提供寬廣的輸入電壓範圍，能適應惡劣的電網環境。
- 優異的輸入頻率範圍使UPS 能夠適應發電機等不同供電設備。
【高可靠性】
- 採用先進的DSP 數位化控制技術，產品性能更優異、品質更穩定可靠。
- 帶載和超載能力強，負載相容性好，適用各種不同類型的負載。
- 強大的抗干擾能力，符合IEC61000-4對於抗電磁干擾的嚴格要求，為您的設備提供乾淨的電力環境。
【靈活配置，根據需求而改變】
- 豐富的擴展功能，全方位滿足客戶需求。
- 線上維修功能：可在負載持續供電情況下安全進行維修。
- 遠端停電功能(EPO)：當緊急事故發生時，可以快速關斷UPS。
- 並機組件：實現並聯擴容和並聯冗餘功能，為使用者提供電源規劃的彈性和更安全的保障。
- 防塵組件：提升產品在工業環境下的防塵等級。
- 隔離變壓器：為用戶提供隔離保護。
【智慧管理】
- 智慧電池管理：採用先進的智慧化充電控制模式，根據電池類型和電池的使用狀態來選擇最適當的充電方式，使電池的使用壽命得以延長，並定期自動對電池做充放電管理。自動識別並適應50/60Hz 電源系統，滿足不同電源系統的要求。
- 完善的故障保護和警告功能：提供輸入輸出過壓/ 低壓、電池過充/ 低壓/ 過載/ 短路等故障保護，並具有故障警示警告功能。
【小型化，低噪音】
- 採用先進的控制技術和製造工藝，大幅提升產品的功率密度，減少產品占地面積，為您節省寶貴空間。
- 機器運作的噪音低，維護您安靜的工作環境。
【豐富的通訊和監控】
- 提供RS232 通訊介面，用於本地或遠端電源管理。提供智慧插槽（Intelligent Slot），使用者可根據需求載入WebPower 卡（SNMP 卡）、CMC 卡、AS400 卡（ 乾接點卡）來實現遠端系統管理和監控功能。
技術指標
電器規格 On-Line 直立式6~20kVA
| 型號 | C-6000F | C-10000F | 3C-10000F | 3C-20000FL | ||
|---|---|---|---|---|---|---|
| 額定容量 | 6kVA/4.8kW | 10kVA/8kW | 10kVA/8kW | 20kVA/16kW | ||
| 輸入 | 電壓 | 1φ2w 80V~140V (±5V) | ||||
| 頻率 | 50/60Hz ±4Hz (自動偵測) | |||||
| 功率因數 | 0.98 | |||||
| THDI | <10% | |||||
| 電源輸入 | NEMA 5-15P 電源線 | 輸入端子座；電流大於15Amps需配線 | ||||
| 輸出 | 電壓(可設定) | 1φ2w 100V,110V,115V,120V | ||||
| 頻率 | 50/60Hz | |||||
| 功率因數 | 0.8 | |||||
| 電壓穩定度 | ±2% | |||||
| 頻率穩定度 | ±0.5% | |||||
| 波形失真 | ≦4%(線性負載) | |||||
| 超載能力 | 150%維持2秒內 | |||||
| 插座(NEMA) | 4 | 4端子座 | ||||
| 電池 | 直流電壓 | 36V | 72V | 96V | ||
| 電池 型式 | 12V(密閉式免維護) | |||||
| 供電時間 | 全載 | ≧5分鐘(800W) | ≧5分鐘(1600W) | ≧4分鐘(2400W) | ||
| 供電時間 | 半載 | ≧16分鐘(400W) | ≧16分鐘(800W) | ≧14分鐘(1200W) | ||
| 再充電時間 | 5小時回充至90%滿電位 | |||||
| 效率 | AC to AC(額定值) | 86% | ||||
| 轉換時間 | 停電或復電 | 零中斷 | ||||
| UPS到Bypass逆向切換 | <4ms | |||||
| 超載消失 | 自動回復供電 | |||||
| 指示燈 | 電力輸入/整流/電池放電/異常/負載百分比 | |||||
| 警報器 | AC掉電 | 當輸入市電異常時發生警告音 | ||||
| UPS異常 | 當電池將用盡時發異常聲音 | |||||
| 自動開關 | 通斷 | |||||
| 通訊介面 | RS-232 | 提供輸入 | ||||
| 選購配備 | AS400, SNMP, USB, RS-485 | |||||
| 操作環境 | 溫度 | 0℃~40℃ | ||||
| 濕度 | 20%~90%(non-condensing) | |||||
| 噪音(1公尺距離) | ≦50dB | ≦55dB | ||||
重量級尺寸
| 重量(kg) | 12 | 23 | 28 |
|---|---|---|---|
| 外觀尺寸 WxDxH(mm) | 145x355x220 | 190x383x318 | 190x433x318 |
*BSMI認證:已取得經濟部標准檢驗局核發之商品驗證登錄證書
*產品不斷完善更新,所有參數指標可能會發生變化,恕不另行通知
*以上資料為典型值,僅作參考,不作工程計算依據
